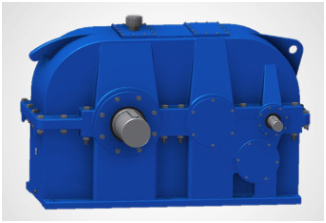

中硬齒面減速機QJB系列
中硬齒面減速機QJB系列

中硬齒面減速機QJB系列

產品詳細說明: 此系列包括:QJRS-D140,QJRS-D170,QJRS-D200,QJRS-D236,QJRS-D280,QJRS-D335,QJRS-D400,QJRS-D450,Q

在線咨詢全國熱線
13512555557

產品詳細說明:

此系列包括:QJRS-D140,QJRS-D170,QJRS-D200,QJRS-D236,QJRS-D280,QJRS-D335,QJRS-D400,QJRS-D450,QJRS-D500,QJRS-D560,QJRS-D630,QJRS-D710,QJRS-D800,QJRS-D900,QJRS-D1000

一、 概述

QJ系列減速機適用于起重機各運行機構,也廣泛用于運輸,冶金,礦山,化工,輕工等各種機械設備的傅動機構中.

二、 特點

1 減速比范圍寬,公稱速比10-200;

2 接寫傅動效率高,二級高達96%,三級高達94%;

3 運轉平穩,噪音低;

4 由于采用42CrMo,35CrMo經鍛造調質處理,分別制作齒輪軸和齒輪,所以使用壽命長.承載能力高;   5 易于拆檢,易于安裝.

三、 適用條件

1 齒輪圓周速度不大于16m/s

2 高速軸轉速不大于1000r/min;

3工作環境溫度為-40-45C

4 可正反兩方向運轉.

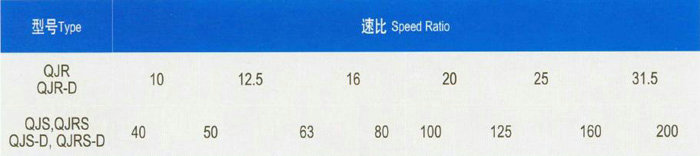

四、 型號及速比

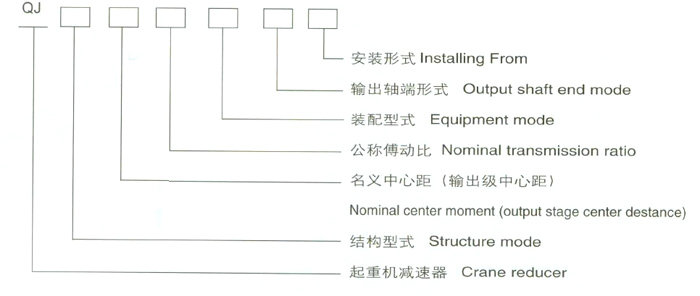

五、 標記


標記示例:起重機減速器三級傳動,名義中心距a1=560mm公稱傅動比50, 裝配型式第III種,輸出軸為齒輪軸端,臥式安裝則標記為:減速器QJS560-50-III-cw.

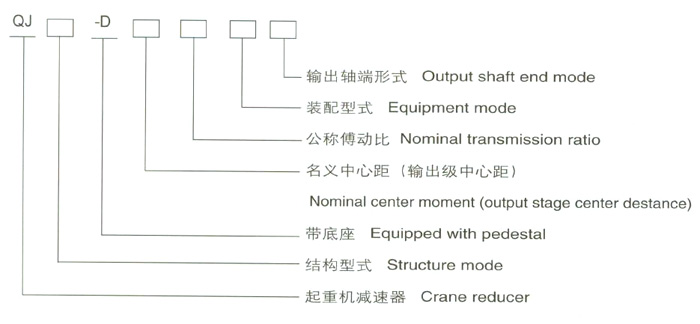

標記示例:起重機減速器二級傳動,名義中心距a1=560mm公稱傳動比20,裝配型式第VI種,軸端形式為P型,則標記為:減速器QJR-D560-20-VIP

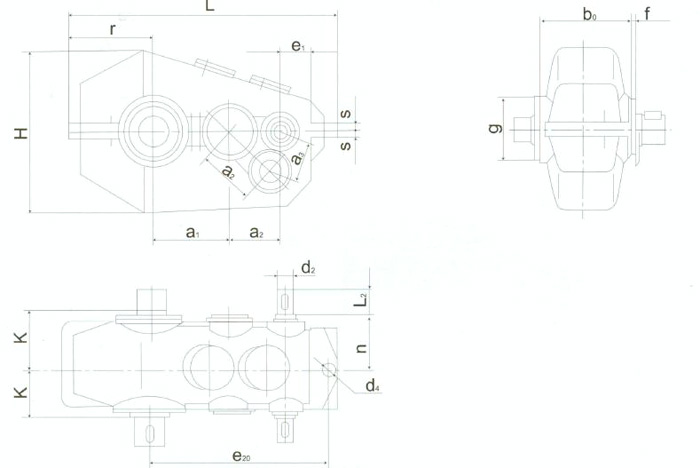

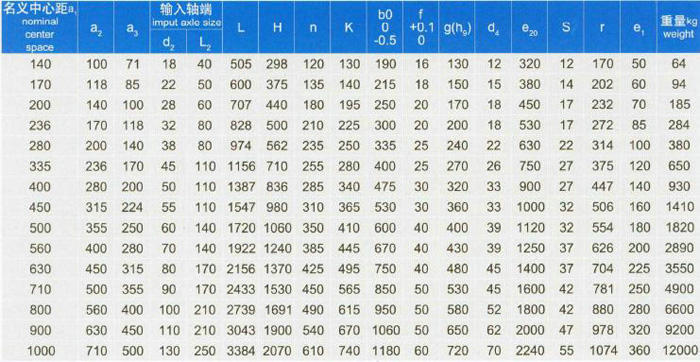

六、 減速器外形及尺寸表 QJRS-D(QJD-D)減速器外形及尺寸表

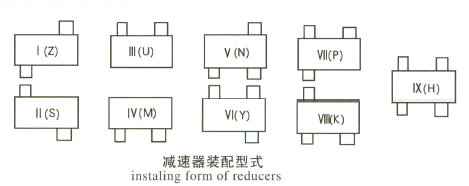

七、 裝配型式及安裝型式

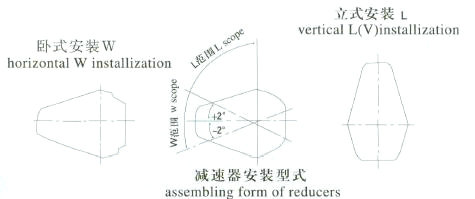

QJR,QJS,QJRS型安裝形式:臥式W或立式L(V)在偏轉角+(-)a范圍內,為立式安裝.


注:a角的度數與傳動比有關,當減速器傾a度時,應保證使中間級大齒輪沾油1-2個齒高深度

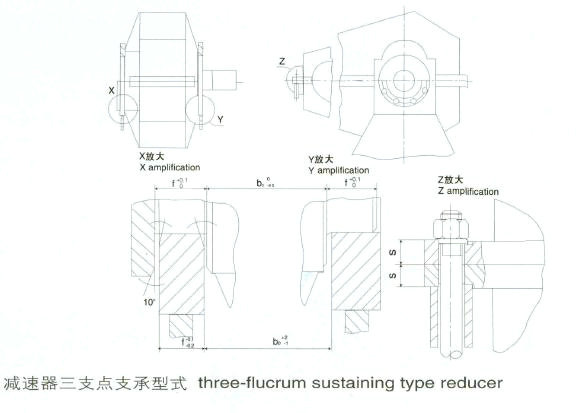

QJR,QJS,QJRS型為三支點支撐型式

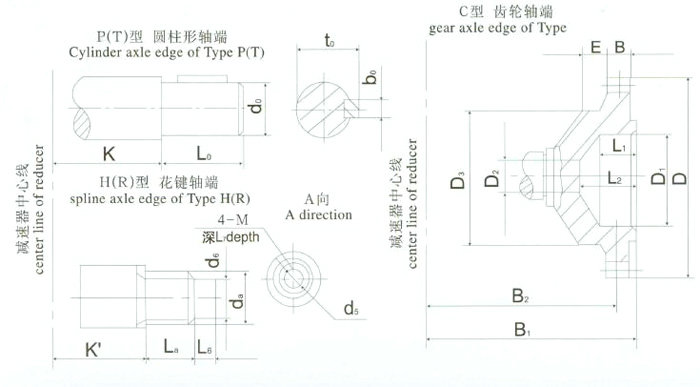

八、 輸出軸端型式及尺寸表(QJR-D,QJS-D,QJRS-D)


本文標簽:中硬齒面減速機
