此系列包括:QJYD23(170),QJYD23(200),QJYD23(236),QJYD23(280),QJYD23(335),QJYD23(370),QJYD23(400),QJYD23(450),QJYD23(500),QJYD23(560),QJYD23(630),QJYD23(710),QJYD23(800)
一、產品分類
QJY系列減速器是工廠根據國內外市場需求開發的硬齒面(滲碳,淬火齒面)起重機減速器.包括三大類12種基本形式.

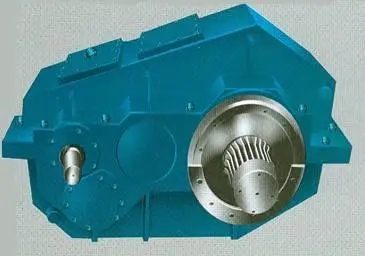

QJYD23的結構如下圖
QJY系列減速器型式代號與主要參數
二、性能特點
1、齒輪均采用優質低碳合金鋼,滲碳,淬火,齒輪精度6級。
2、精度高,效率高,傳動平穩,噪音低,比調質齒輪減速器(QJ系列)體積小,重量輕,承載能力大,可靠性高。
3、焊接箱體結構。安裝形式:三支點安裝和地腳安裝。
4、輸出軸型式:平鍵,漸開線花鍵,齒輪軸端,空心軸四種。
5、一般采用油池潤滑,自然冷卻,立式減速器采用循環油潤滑。
6、采用滾動軸承
應用范圍:
1、輸出轉速一般n1小于等于1500r/min.
2、工作環境溫度-40到+50C
3、正反兩向運轉
4、適合各種類型起重機減速器選用
三、裝配型式
四、安裝型式
QJYD2,QJYD3,QJYD23,QJYD34型采用地腳安裝
QJY2,QJY3,QJY23,QJY34型式采用支點支撐安裝
QJYA2,QJYA3,QJYA23,QJYA34
允許有臥式W或立式L兩種方式
QJY2,QJY3,QJY23,QJY34型減速器支撐型式
五、軸端型式
高速軸采用圓柱軸伸平鍵聯接
輸出軸端
P-圓柱軸伸平鍵,單鍵聯接
H-圓柱軸伸漸開線花鍵聯接
C-圓柱軸端(僅用于中心距為236~560mm的減速器)
軸端結構型式圖如下:
輸出軸端尺寸參數表:
六、QJYA代號示例
七、QJYD23外形,安裝尺寸
八、QJY3,QJY23,QJYD3,QJYA3許用功率表
